PCB抄板快速打樣:從設計到生產的全流程解析

發布時間 :2025-06-11 17:13 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB抄板部
一、什么是PCB抄板?為什么選擇快速打樣?
在電子產品開發中,PCB抄板(又稱電路板逆向設計)是指通過實物電路板還原其原理圖和PCB布局的過程。這一技術不僅能幫助企業快速獲取競爭對手產品的核心技術,還能大幅縮短研發周期,降低開發成本。
PCB抄板快速打樣則是將抄板后的設計轉化為實際樣品的關鍵環節。它結合了高效的制造工藝和嚴格的品控體系,能在5-7天內完成小批量試產,幫助客戶驗證設計可行性、優化產品性能,為后續量產奠定基礎。

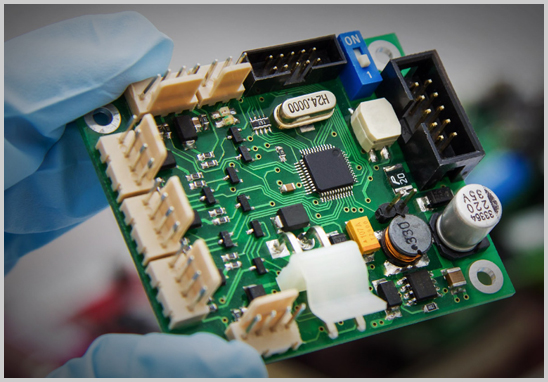

PCB抄板快速打樣:從設計到生產的全流程解析

二、PCB抄板快速打樣的全流程解析
1. 需求分析與方案制定
項目啟動前,工程師會與客戶深入溝通,明確需求:
- 功能目標:電路板需實現哪些功能?
- 性能指標:工作電壓、信號頻率、耐溫性等要求。
- 應用場景:工業設備、消費電子還是汽車電子?
- 時間節點:期望的交付周期。
根據需求,制定技術路線、預算和時間節點,確保方案科學可行。

2. 拆解與測繪
這是PCB抄板的核心步驟:
- 物理拆解:清除表面元件,逐層分離多層板。
- 高清掃描:使用專業設備掃描每一層線路和焊點。
- 圖像處理:通過軟件提取線路、焊盤和過孔信息,確保與原板一致。

3. 原理圖與PCB設計
- 原理圖復原:利用EDA工具(如Altium Designer)還原電路邏輯。
- PCB布局優化:調整元件排列和布線,提升信號完整性和可制造性。
- 生成制造文件:導出Gerber文件、鉆孔文件等,確保符合工廠生產要求。

4. PCB制造與元器件采購
- 快速打樣制造:自有PCB板廠采用高精度蝕刻工藝,2-5天完成打樣,支持多層板、高頻板等復雜需求。
- 元器件采購:根據BOM表精準采購,嚴選原廠或替代品,確保性能匹配。

5. SMT/DIP焊接與測試
- 焊接加工:自有SMT貼片廠支持0.4mm間距元件貼裝,DIP工藝兼容傳統插件。
- 功能測試:通過飛針測試儀檢測短路、開路問題,模擬實際工況驗證功能。

6. 優化與交付
根據測試結果,工程師可快速修改設計并重新打樣,實現3次免費迭代。最終交付樣品、原理圖、BOM表等完整技術資料。

三、為什么選擇深圳宏力捷電子的PCB抄板打樣服務?
1. 10年實戰經驗:團隊精通雙面板、多層板、HDI板等復雜抄板技術,成功率高達99%。
2. 全流程自控:從抄板、制造到焊接均在自有工廠完成,避免第三方銜接誤差,保障交付時效。
3. 成本與效率雙贏:通過標準化流程和規模化采購,打樣成本降低30%-50%。
4. 嚴格保密協議:簽署NDA協議,保護客戶技術資料安全。

四、常見問題解答(FAQ)
Q1:PCB抄板打樣需要多久?
A:單面板通常3天,雙面板5天,多層板7天起,加急服務可縮短至2天。

Q2:能否提供元器件替代建議?
A:工程師會根據BOM表推薦性能匹配的國產/進口替代品,平衡成本與可靠性。

Q3:如何確保樣品與原板一致?
A:通過1:1還原設計文件、多次校對和飛針測試,確保電氣性能完全一致。

五、結語
在深圳宏力捷電子,我們深知PCB抄板快速打樣是電子產品開發的“加速器”。通過10年積累的全流程技術和服務體系,我們已為數百家企業提供了高效、低成本的解決方案。如果您正在尋找可靠的PCB抄板打樣服務商,歡迎聯系我們的工程師,獲取免費報價和技術咨詢!
